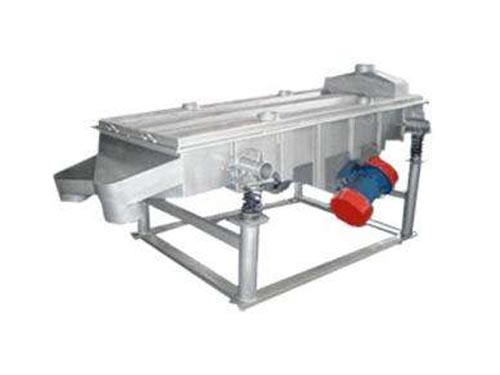

ZSF型直線振動篩分機

簡要描述：

直線振動篩產品概述：直線振動篩又稱輕型直線篩，用于粉狀或顆粒狀干式物料的篩分或液體物料的過濾，篩分**細可達到325目/英寸。采用角度可調控的激振源，根據客戶篩分過濾要求可單層或多層使用，**多可達到五層。直線振動篩產品···

咨詢熱線： 13915080955 聯系我們

產品詳細

直線振動篩廣泛用于塑料，磨料，化工，醫藥，建材，糧食，碳素，化肥等行業。

DZSF直線振動篩技術性能及參數

型號	篩面尺寸	篩面層數	網孔尺寸（目/in）	處理量（t/h）	振次Min	雙振幅	電機功率	振動方向角（°）	外型尺寸(長×寬×高)（mm）
DZSF520	500×2000	1	2～200	0.05～5	960	6～7	2×0.4	45～60	2075×806×990
2DZSF520		2		0.05～5	960	6～7	2×0.4	45～60	2135×806×1050
3DZSF520		3		0.03～5	1450	4～6	2×0.4	45	2195×806×1050
DZSF525	500×2500	1		0.06～8	960	5～7	2×0.4	45～60	2575×806×990
2DZSF525		2		0.06～8	1450	4～6	2×0.4	45	2635×806×1050
3DZSF525		3		0.06～8	960	6～8	2×0.75	45～60	2695×806×1110
4DZSF525		4		0.1～15	1450	5～7	2×0.4	45	2755×806×1170
5DZSF525		5		0.08～15	1450	5～7	2×0.4	45	2815×806×1230
6DZSF525		6		0.07～15	960	6～8	2×0.75	45～60	2875×806×1290
DZSF1020	1000×2000	1		0.12～20	960	6～8	2×0.75	45～60	2075×1278×1120
2DZSF1020		2		0.11～20	960	5～7	2×0.75	45～60	2135×1278×1180
3DZSF1020		3		0.1～2	960	5～7	2×0.75	45～60	2195×1278×1240
4DZSF1020		4		0.07～15	960	4～8	2×0.75	45～60	2255×1278×1300
5DZSF1020		5		0.07～15	960	4～8	2×1.5	45～60	2315×1278×1360
6DZSF1020		6		0.07～15	960	4～8	2×1.5	45～60	2375×1278×1420
DZSF1025	1000×2500	1		0.1～15	1450	5～7	2×0.4	45	2575×1278×1120
2DZSF1025		2		0.08～15	1450	5～7	2×0.4	45	2635×1278×1180
3DZSF1025		3		0.07～15	960	6～8	2×0.75	45～60	2695×1278×1240
DZSF830	800×3000	1		0.1～20	960	6～8	2×0.75	45～60	3080×1098×1120
2DZSF830		2		0.1～20	960	6～8	2×0.75	45～60	3140×1098×1180
3DZSF830		3		0.1～20	960	6～8	2×1.5	45～60	3200×1098×1240
DZSF1030	1000×3000	1		0.1～20	960	6～8	2×0.75	45～60	3080×1298×1120
2DZSF1030		2		0.1～20	960	6～8	2×1.5	45～60	3080×1298×1120
3DZSF1030		3		0.1～20	960	6～8	2×1.5	45～60	3080×1298×1120
DZSF1224	1200×2400	1		0.1～23	960	6～8	2×0.75	45～60	2480×1520×1100
2DZSF1224		2		0.1～23	960	6～8	2×0.75	45～60	2540×1520×1160
3DZSF1224		3		0.1～23	960	6	2×1.5	45～60	2600×1520×1220

注：1、所標處理按物料散密度為1t/m3；2、可根據用戶要求進行特殊設計及現場設計。

直線振動篩使用條件

1、海拔不超過1000米

2、周?chē)h(huán)境溫度：不超過40oC

3、相對濕度不超過90%（20oC以下）

4、篩分腐蝕性物料時，接觸物料部分材質采用不銹鋼

DZSF直線振動篩安裝尺寸

型號	L	L1	L2	L3	L4	L5	L6	B	B1	B2	B3	H	H1	C	Φ	ΦK
DZSF520	2075	200	1350	1450	1550	130	340	556	400	706	806	990	400	60	60	11
2DZSF520	2135	200	1400	1500	1600	130	340	556	400	706	806	1050	400	120	60	11
3DZSF520	2195	200	1400	1500	1600	130	340	556	400	706	806	1110	400	180	60	11
DZSF525	2575	220	1600	1700	1800	150	450	558	400	706	806	990	400	60	60	11
2DZSF525	2635	220	1650	1750	1850	150	450	558	400	706	806	1050	400	120	60	11
3DZSF525	2695	220	1650	1750	1850	150	450	558	400	706	806	1110	400	180	60	11
4DZSF525	2755	220	1700	1800	1900	170	480	558	400	706	806	1170	400	240	60	15
5DZSF525	2815	220	1700	1800	1900	170	480	558	400	706	806	1230	400	300	60	15
6DZSF525	2875	220	1700	1800	1900	170	480	558	400	706	806	1290	400	360	60	15
DZSF1020	2075	200	1350	1450	1550	150	340	1018	800	1178	1278	1120	380	60	60	15
2DZSF1020	2315	200	1400	1500	1600	150	340	1018	800	1178	1278	1180	380	120	60	15
3DZSF1020	2195	200	1400	1500	1600	150	340	1018	800	1178	1278	1240	380	180	60	15
4DZSF1020	2255	250	1500	1600	1700	190	400	1018	800	1178	1278	1300	400	240	60	17
5DZSF1020	2315	250	1500	1600	1700	190	400	1018	800	1178	1278	1360	400	300	60	17
6DZSF1020	2375	250	1500	1600	1700	190	400	1018	800	1178	1278	1420	400	360	60	17
DZSF1025	2575	220	1600	1700	1800	170	450	1020	800	1178	1278	1120	380	60	60	13
2DZSF1025	2635	220	1650	1750	1850	170	450	1020	800	1178	1278	1180	380	120	60	13
3DZSF1025	2695	220	1650	1750	1850	170	450	1020	800	1178	1278	1240	380	180	60	13
DZSF830	3080	250	900	2000	2100	190	500	818	600	978	1098	1120	430	60	60	17
2DZSF830	3140	250	1900	2000	2100	190	500	818	600	978	1098	1180	430	120	60	17
3DZSF830	3200	250	2000	2100	2200	190	580	818	600	978	1098	1240	430	180	60	17
DZSF1030	3080	280	1900	2000	2100	210	500	1020	800	1178	1298	1120	450	60	60	17
2DZSF1030	3140	280	1900	2000	2100	210	500	1020	800	1178	1298	1180	450	120	60	17
3DZSF1030	3200	280	2000	2100	2200	210	580	1020	800	1178	1298	1240	450	180	60	17
DZSF1224	2480	220	1550	1650	1750	170	450	1220	950	1378	1498	1150	400	60	60	17
2DZSF1224	2540	220	1550	1650	1750	170	450	1220	950	1378	1498	1210	400	120	60	17
3DZSF1224	2600	220	1600	1700	1800	170	450	1220	950	1378	1498	1270	400	180	60	17

直線振動篩使用與維護

在啟動篩機前，應檢查周?chē)欠裼蟹恋K篩機運轉的障礙物，各處聯接螺栓是否緊固，尤其是振動電機、支承座、篩板的固定螺栓要重新緊固一遍
檢查兩臺振動電機的轉向是否相反，如轉向相同，應變更一臺電機的電源接線，使兩臺振動電機的轉向相反
篩機運轉時，先空載啟動、運行、停車一次觀察有無異?，F(xiàn)象及聲響，空運轉時應平穩正常
連續空運轉４小時后，測量軸承溫度，軸承溫度不得超過75oC；并將各部位聯接螺栓重新緊固一次，以后再反復進行2-3次
帶料運轉時，給料要均勻，使物料在篩面上均勻分布，如物料“跑偏”，應調整給料點
篩機停機前，應先停止給料，等篩面物料走完后，再停機。停機后要及時清理篩面上的物料和雜物

直線振動篩說明書
一、直線振動篩的工作原理：

直線振動篩是雙振動電機驅動。當兩臺振動電機做同步、反向運轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此物料在直線振動篩機上的運動軌跡為直線向前做拋物線運動。兩電機軸相對篩面有一傾角在激振力和物料自重力的合力作用下物料在篩面上被拋起跳躍式向前作直線運動，從而達到對物料進行篩選和分級的目的。

二、直線振動篩的結構

直線振動篩主要由篩箱、網架、篩網、振動電機、電機臺座、減振彈簧、支架組成。

三、安裝與調整

1、篩箱：由數張厚度不同的鋼板焊制而成，具有一定的強度和剛度，是篩機的主要組成部分

2、網架：由變形較小的木材制成，用來保持篩網平整張緊，達到正常篩分。如果比重較大或產量大時可使用金屬篩框

3、篩網：用復合國家標準的不銹鋼篩網

4、振動電機使用與維修方法祥見振動電機使用說明書

5、電機臺座：標準型（電機安裝在篩箱下方的）篩機的電機臺座是可以移動的，使用前連接螺釘必須擰緊，特別是新篩機試用前三天必須反復緊固，以免松動造成事故

6、減振彈簧：阻止振動傳給地面同時支持篩箱的全部重量。安裝時，彈簧必須垂直于地面

7、支架：由槽鋼組成，支撐著振動篩主體。安裝時支柱必須垂直于地面，兩支柱下面的槽鋼應相互平行

四、定期檢查和保養

在啟動篩機前，應檢查周?chē)欠裼蟹恋K篩機運轉的障礙物，各處聯接螺栓是否緊固，尤其是振動電機、支撐座、篩板的固定螺栓要重新緊固一遍。檢查兩臺振動電機或激振器的轉向是否相反，如轉向相同，應變更一臺電機的電源接線，使兩臺電機的轉向相反。連續運轉4小時后，測量軸承溫度，軸承溫度不得超過75℃。篩機停車前，應先停止給料，篩面物料走完后，再停車。停車后要及時清理篩面上的物料和雜物。振動電機或激振器使用3個月后要加油一次，每半年小修一次，每一年大修一次。
